Connecter des machines virtuelles dans GNS3

Suite à diverse message d'erreur dans GNS3 comme ci-dessous, j'en suis venu à utiliser diverse méthode pour connecter les machines virtuelles.

Server error from http://127.0.0.1:3080: SW1: unable to create generic ethernet NIO

Server error from http://127.0.0.1:3080: Windows Server 2012 contorse: Could not find NPF id for VMnet interface VMnet1

Prérequis :

  • GNS3 et VMware (fraîchement) installés.
  • Importer une image IOS afin de créer un routeur avec deux cartes réseaux et un périphérique final virtuel avec une carte réseau.
  • l'hôte se connecte à Internet

Mise en scène :

  1. Un routeur virtuel
  2. Une machine virtuel

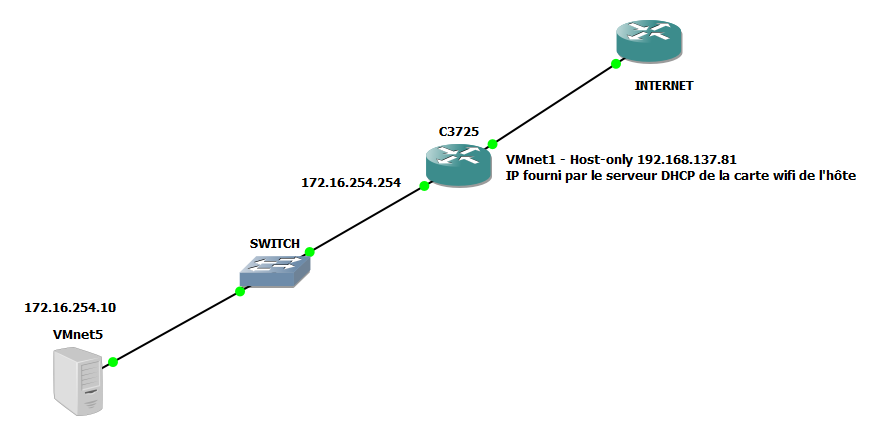

schema-1-gns3

Dans cet exemple, la machine virtuelle à l’adresse IP 172.16.254.10 accède à Internet à l'aide d'un routeur virtuel par l'adresse IP 172.16.254.1.

1/ Créer les cartes VMnetX depuis GNS3

Après une nouvelle installation, choisir serveur local (127.0.0.1).

Dans le menu Edit->Preferences
à droite de la fenêtre, dans le menu, choisir VMware, à gauche choisir l'onglet Network,
Pour mon exemple,
mettre de vmnet4 à vmnet 5,
sélectionner la case "Block network traffic originating from the host OS"
et cliquer sur Configure

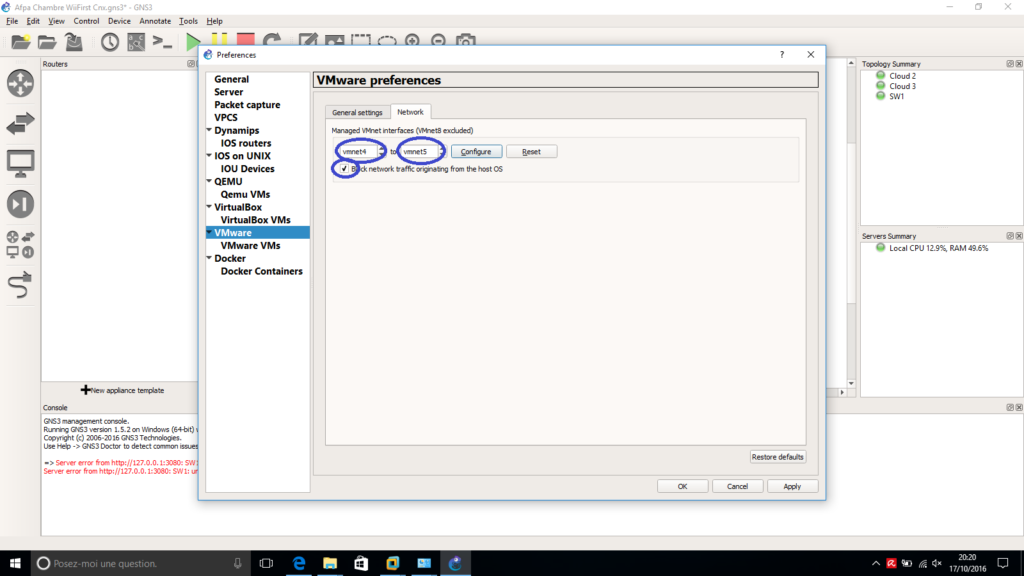

fix interface in GNS3
fix interface in GNS3

2/ Attribuer correctement les cartes réseaux dans les machines virtuelles.

Suite à une nouvelle installation de VMware workstation, dans le menu Edit, Virtual Network Editor, il y a 3 cartes réseaux.
VMnet0 bridged Auto-bridging - - -
VMnet1 Host-only - Connected - X
VMnet8 NAT NAT Connected - X

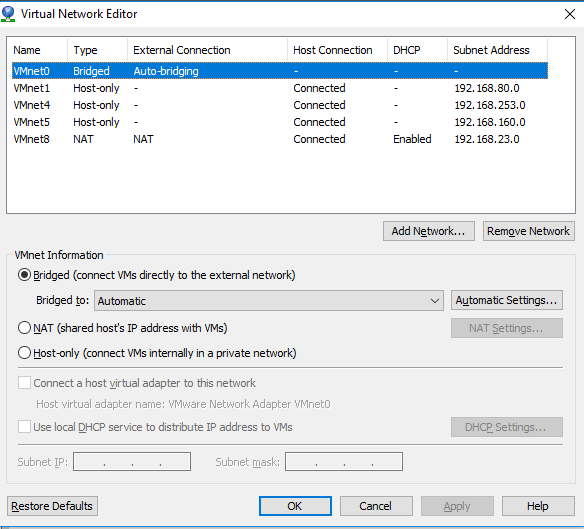

fix-network-in-wmware-1
fix-network-in-wmware-1

Logiquement, après manipulation dans GNS3 deux cartes réseaux ont été rajouté comme sur l'image ci-dessous. (Ne pas tenir compte des adresses réseaux)

Assigner correctement les cartes réseaux dans les machines virtuelles.

Attention de bien  attribuer les cartes réseaux dans la machine virtuel surtout quand vous en avez deux ou plus comme dans le cas du parefeu.
Dans virtual Machine Settings => Network Adapter => "Custom: Spécific virtual network" => VMnet1(Host-only)
Network Adapter 2 => "Custom: Spécific virtual network" => VMnet5(Host-only)

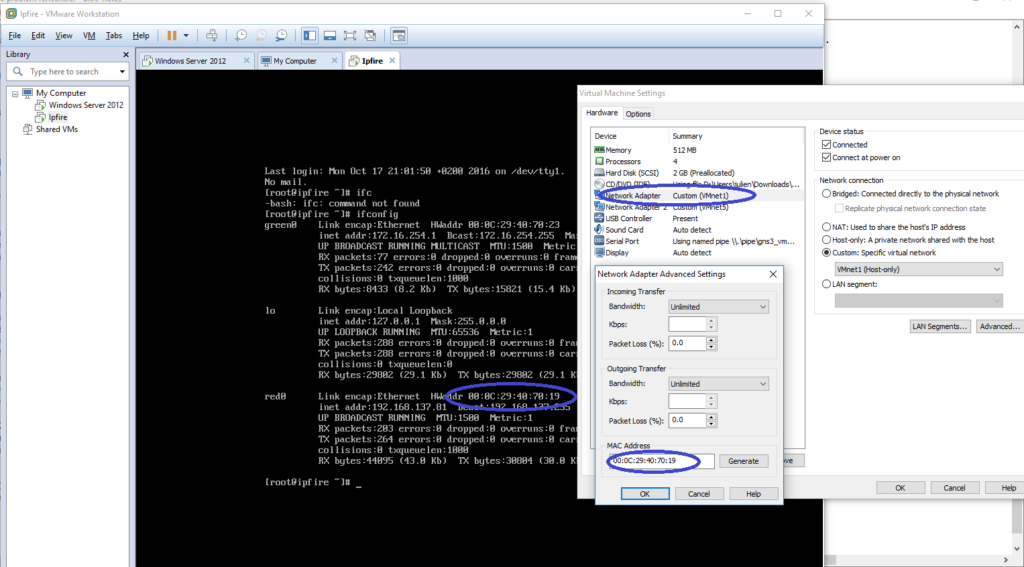

fix-iface-ipfire-1
fix-iface-ipfire-1

On peut démarrer la machine virtuelle.

3/ Connexions dans GNS3.

Il est possible d'importer des machines virtuelles dans GNS3 comme une image IOS ou de passer par le cloud.

Pour le serveur 2012.

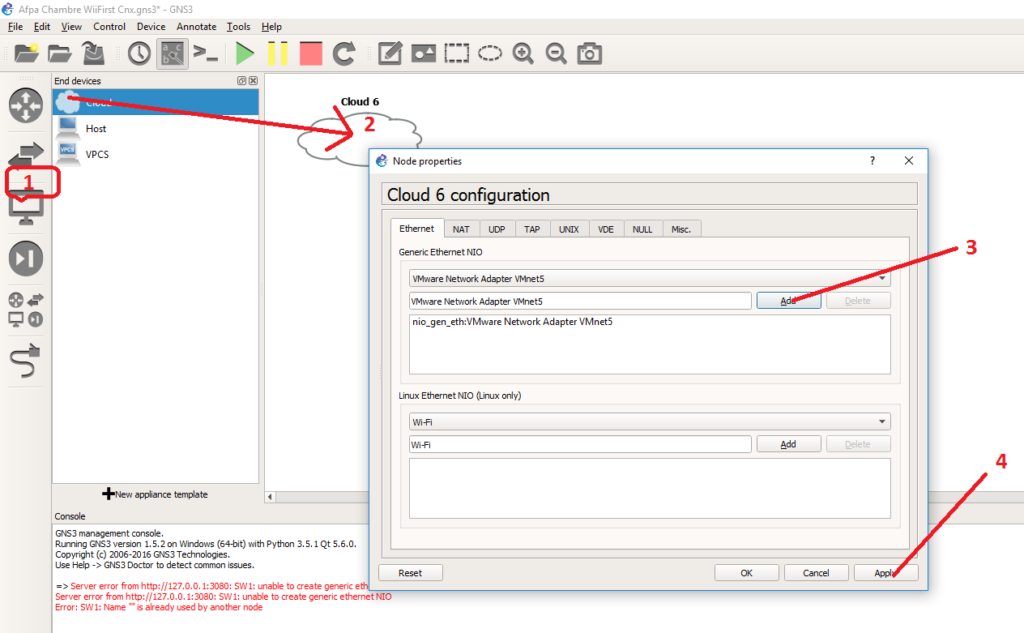

  1. on clique sur le petit écran et on glisse un nuage dans la partie central du logiciel.
  2. on clique droit sur le nuage et sur Configure.
  3. Dans la fenêtre Node properties, on reste sur l'onglet Ethernet on sélectionne la liste Generic Ethernet NIO VMnet4.
  4. Il est possible de définir un icône différent en cliquant droit sur le nuage

makeacloud-1



On glisse un switch et on interconnecte les cloud et le routeur.
Si la communication ne se fait pas, écouter avec Wireshark en cliquant droit sur l'un des câbles connectant un cloud et le switch pour savoir si c'est le client ou le serveur qui n'émet pas. Débrancher dans GNS3 la connexion qui bogue et rebrancher. Retourner dans la configuration de la machine virtuel, sélectionner la carte réseau défaillante, et en haut à droite, décocher la case Connected, faire Ok. Enfin, cocher la case Connected et encore Ok. Logiquement la machine à communique. Si vraiment ça ne fonctionne pas, c'est surement les libpcap qui ont crashé, je suis désolé, il faut redémarrer l'hôte.

4/ Comment accéder aux réseaux virtuels depuis l'hôte ?

4-a/Pour les cartes Ethernet

1/Les cartes Ethernet peuvent directement mises dans un cloud. Dans ce cas là, il est même possible, d'enlever les protocoles IPv4 et IPv6 de la carte et laissez le matériel virtuel servir de routeur ou de pare-feu gérant l'accès vers l’extérieur (Internet).

2/ Il est aussi possible d'installer une carte de bouclage Microsoft-KM test et l'inclure dans un nouveau cloud.

Clique droit dans le menu Démarrer et Gestionnaire de périphériques. Dans la fenêtre mmc qui apparait, clique droit sur l'ordinateur et ajouter un matériel d'ancienne génération.
Sélectionner la Carte réseau et cliquer sur Suivant,
Sélectionner Microsoft puis la carte carte de bouclage Microsoft-KM test, et enfin Suivant.

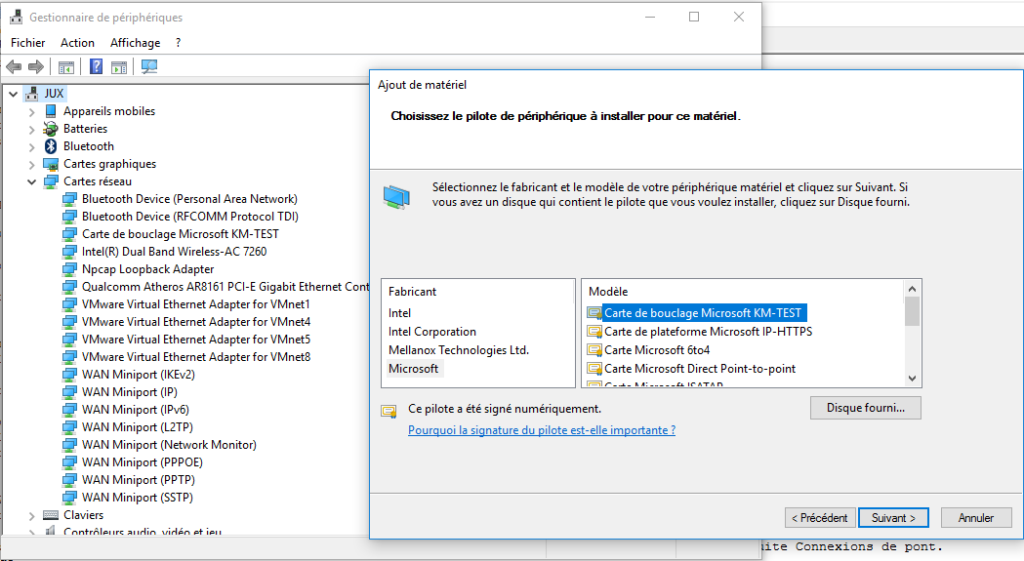

installloopback-1
installloopback-1

4-b/Pour les cartes Wifi:

Les cartes WIFI ne prennent pas en charge le pont. Cependant, il existe une veille méthode de partage de connexion en passant par les propriétés de la carte.

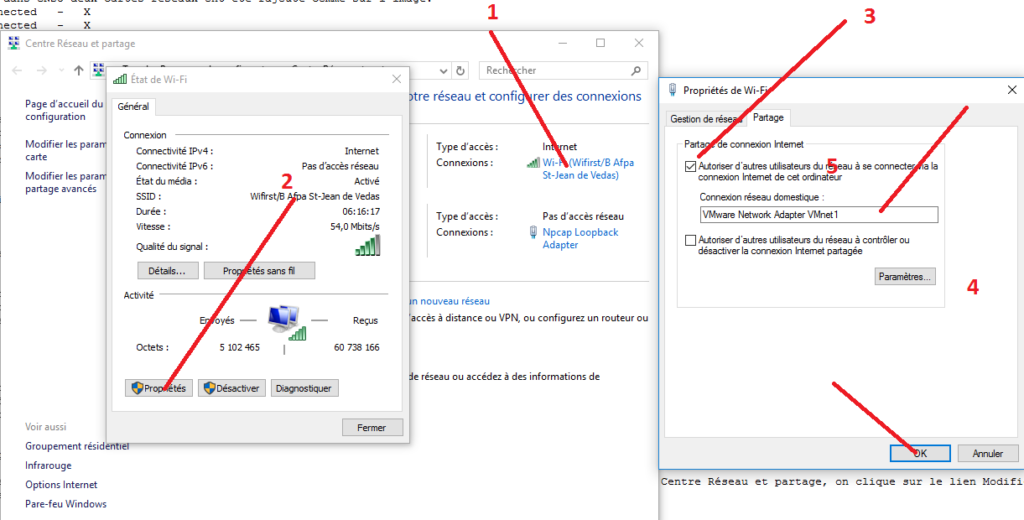

givewifi-1

Si l'on souhaite dans ce cas de figure donner un accès à l'hôte au réseau GNS3 sans cartes de bouclage réseau, il faut renseigner correctement l’existence de la route à l'hôte pour accéder au réseau GNS3. A l'aide de la commande route print, je récupère le numéro de la carte réseau (celui avant les trois petits points et l'adresse physique).

C:\Windows\system32>ipconfig

[...]
Carte Ethernet VMware Network Adapter VMnet1 :

   Suffixe DNS propre à la connexion. . . :
   Adresse IPv6 de liaison locale. . . . .: fe80::a83d:4467:abb7:65e1%18
   Adresse IPv4. . . . . . . . . . . . . .: 192.168.137.1
   Masque de sous-réseau. . . . . . . . . : 255.255.255.0
   Passerelle par défaut. . . . . . . . . :
[...]

C:\Windows\system32>route print
===========================================================================
Liste d'Interfaces
 17...44 8a 5b ed 6b 7f ......Qualcomm Atheros AR8161 PCI-E Gigabit Ethernet Controller (NDIS 6.30)
 36...02 00 4c 4f 4f 50 ......Npcap Loopback Adapter
 60...02 00 4c 4f 4f 50 ......Carte de bouclage Microsoft KM-TEST
 23...48 51 b7 00 d4 8b ......Microsoft Wi-Fi Direct Virtual Adapter
 18...00 50 56 c0 00 01 ......VMware Virtual Ethernet Adapter for VMnet1
 19...00 50 56 c0 00 08 ......VMware Virtual Ethernet Adapter for VMnet8
 56...00 50 56 c0 00 04 ......VMware Virtual Ethernet Adapter for VMnet4
 58...00 50 56 c0 00 05 ......VMware Virtual Ethernet Adapter for VMnet5
  4...48 51 b7 00 d4 8a ......Intel(R) Dual Band Wireless-AC 7260
  3...48 51 b7 00 d4 8e ......Bluetooth Device (Personal Area Network)
  1...........................Software Loopback Interface 1
===========================================================================
[...]
C:\Windows\system32>route add 172.16.254.0 mask 255.255.255.0 192.168.137.81 if 18
OK!

C:\Windows\system32>ping  172.16.254.10

Envoi d’une requête 'Ping'  172.16.254.10 avec 32 octets de données :
Réponse de 172.16.254.10 : octets=32 temps=1 ms TTL=127
Réponse de 172.16.254.10 : octets=32 temps=1 ms TTL=127
Réponse de 172.16.254.10 : octets=32 temps=2 ms TTL=127
Réponse de 172.16.254.10 : octets=32 temps=1 ms TTL=127

Statistiques Ping pour 172.16.254.10:
    Paquets : envoyés = 4, reçus = 4, perdus = 0 (perte 0%),
Durée approximative des boucles en millisecondes :
    Minimum = 1ms, Maximum = 2ms, Moyenne = 1ms
